pylab練習問題

どのような図になるのかの例をつけておくので，自分の実行結果と見比べてください．
問4はランダムなので全く同一の図は描けないことに注意．

# Just run this code
import pylab
%matplotlib inline

便利な機能

pylab.arange

関数等をプロットする際に，なめらかな図を描くためには，細かい刻み幅で値を与える必要がある． pylabモジュールのarange関数を用いると，普通のrangeでは作れない範囲を作成可能．

例：
$[0,5)$の範囲で$0.1$刻みのリスト $$ [0, 0.1, 0.2, \ldots, 4.8, 4.9] $$ を作成したい時に range(0,5,0.1) はエラーを返す．
これは pylab.arange(0,5,0.1) とすることで，作成可能．

pylab.xlim, pylab.ylim

x軸およびy軸の表示範囲を設定することができる．
pylab.ylim(0,10) とすることで，$0 \le y \le 10$の範囲だけ表示することができる．

pylab.axis('equal')

これを記述することで，x軸とy軸の目盛間隔が等しくなる．

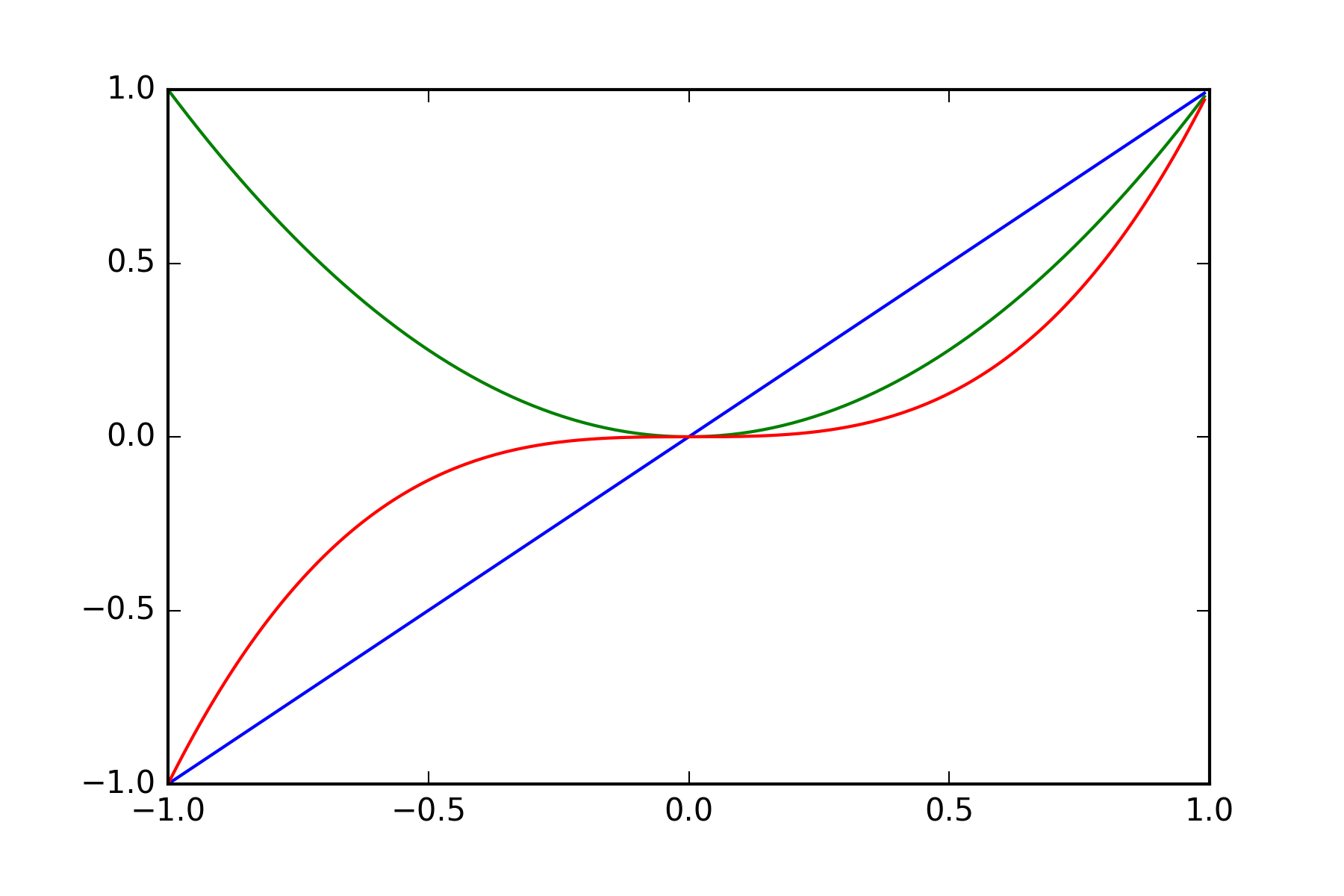

1. $-1 \le x < 1$ の範囲で以下のグラフを表示する．

• $f(x) = x$
• $g(x) = x^2$
• $h(x) = x^3$

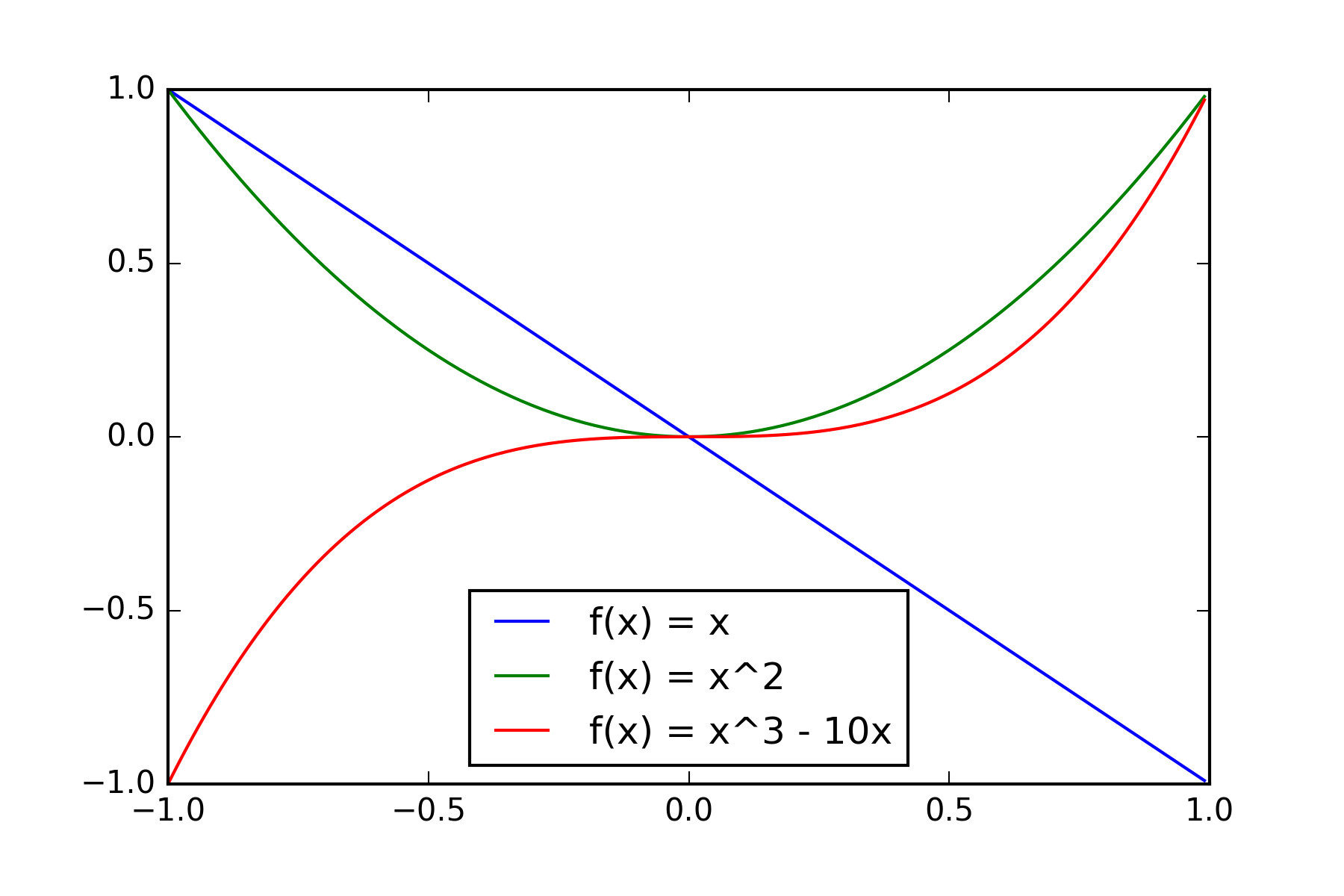

2. $-1 \le x < 1$ の範囲で以下のグラフを表示し，凡例を中央下に表示する．

• $f(x) = -x$
• $g(x) = x^2$
• $h(x) = x^3$

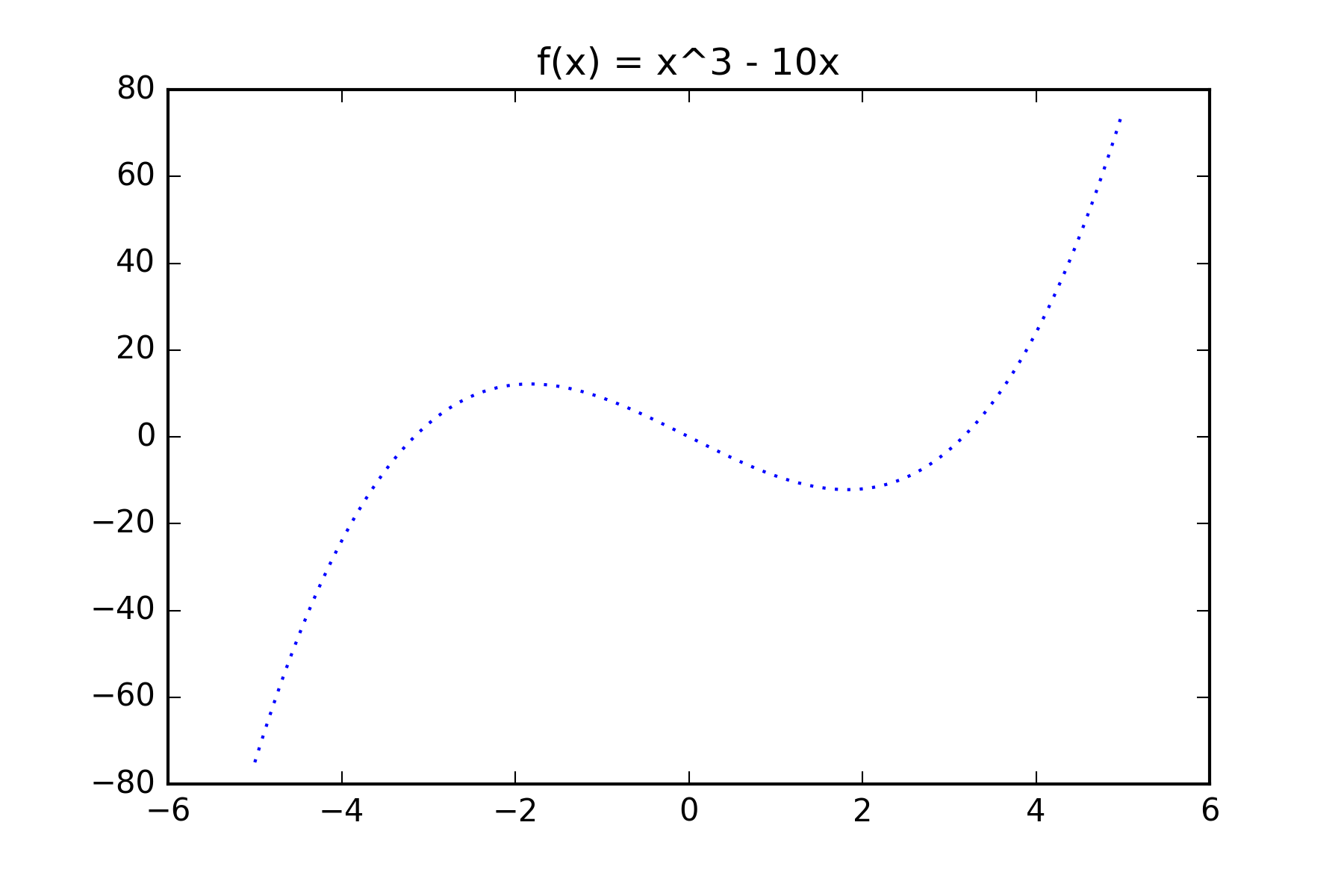

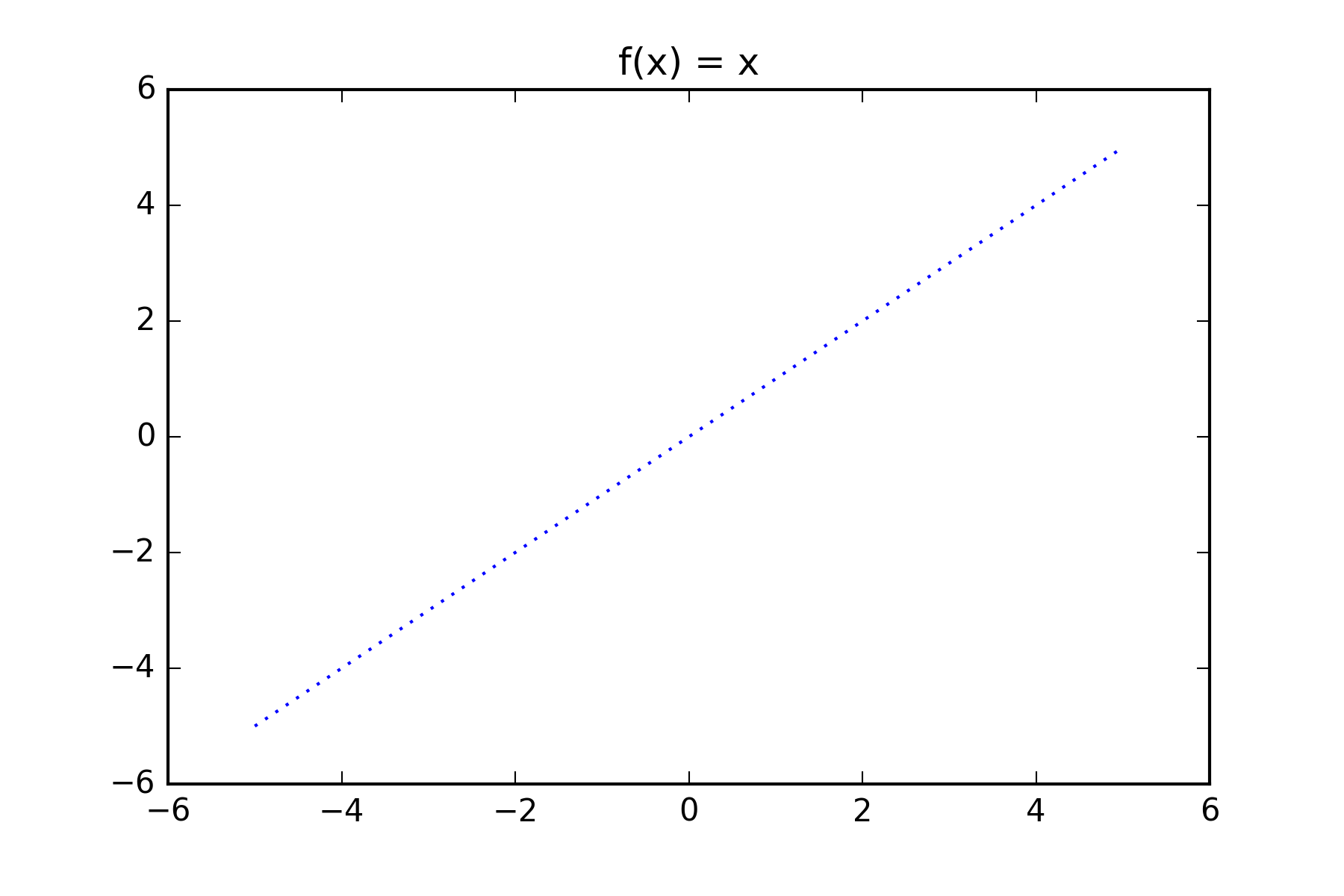

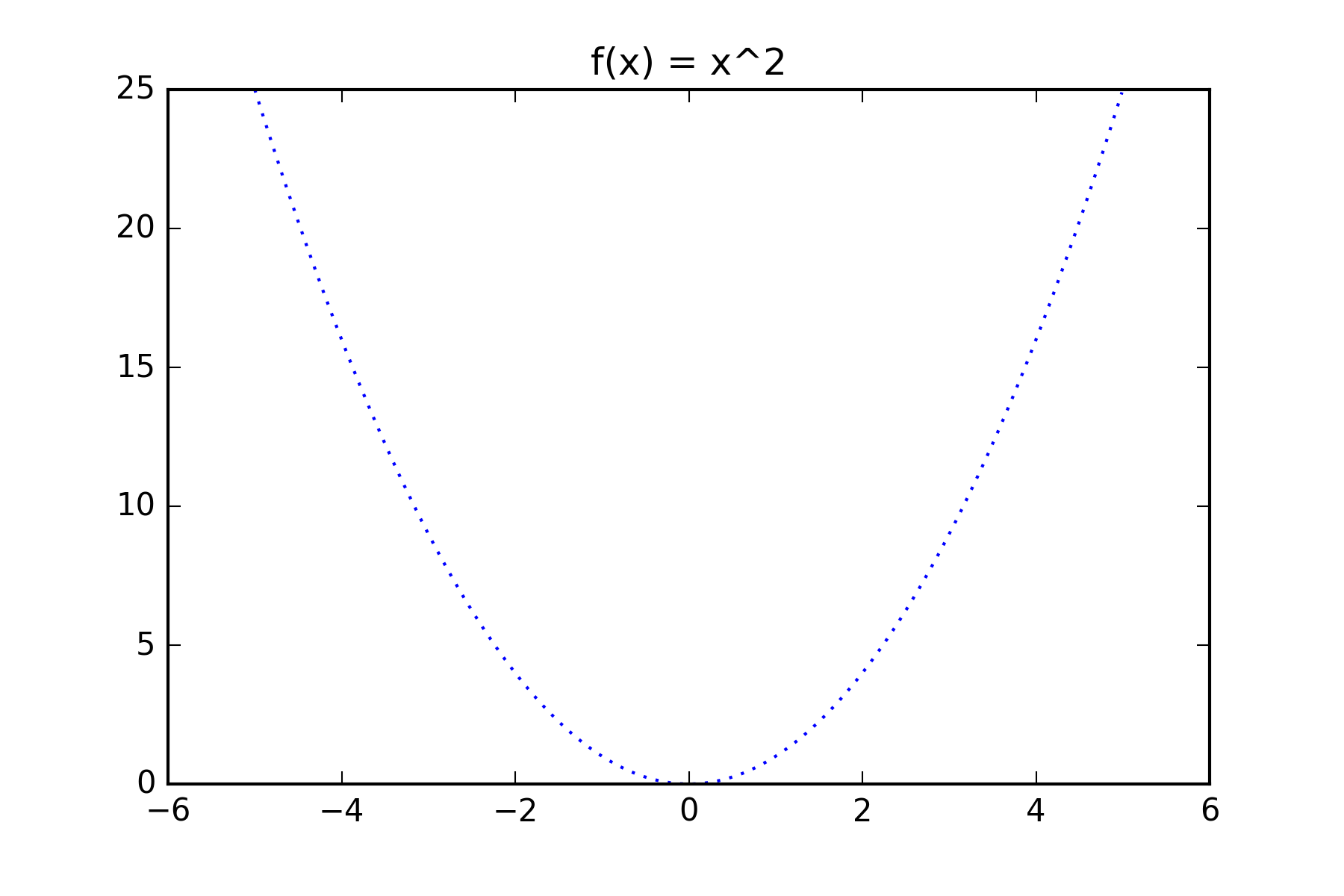

3. $-5 \le x < 5$ の範囲で以下のグラフを破線で別々に表示し，タイトルに式を表示する．

• $f(x) = x$
• $g(x) = x^2$
• $h(x) = x^3-10x$

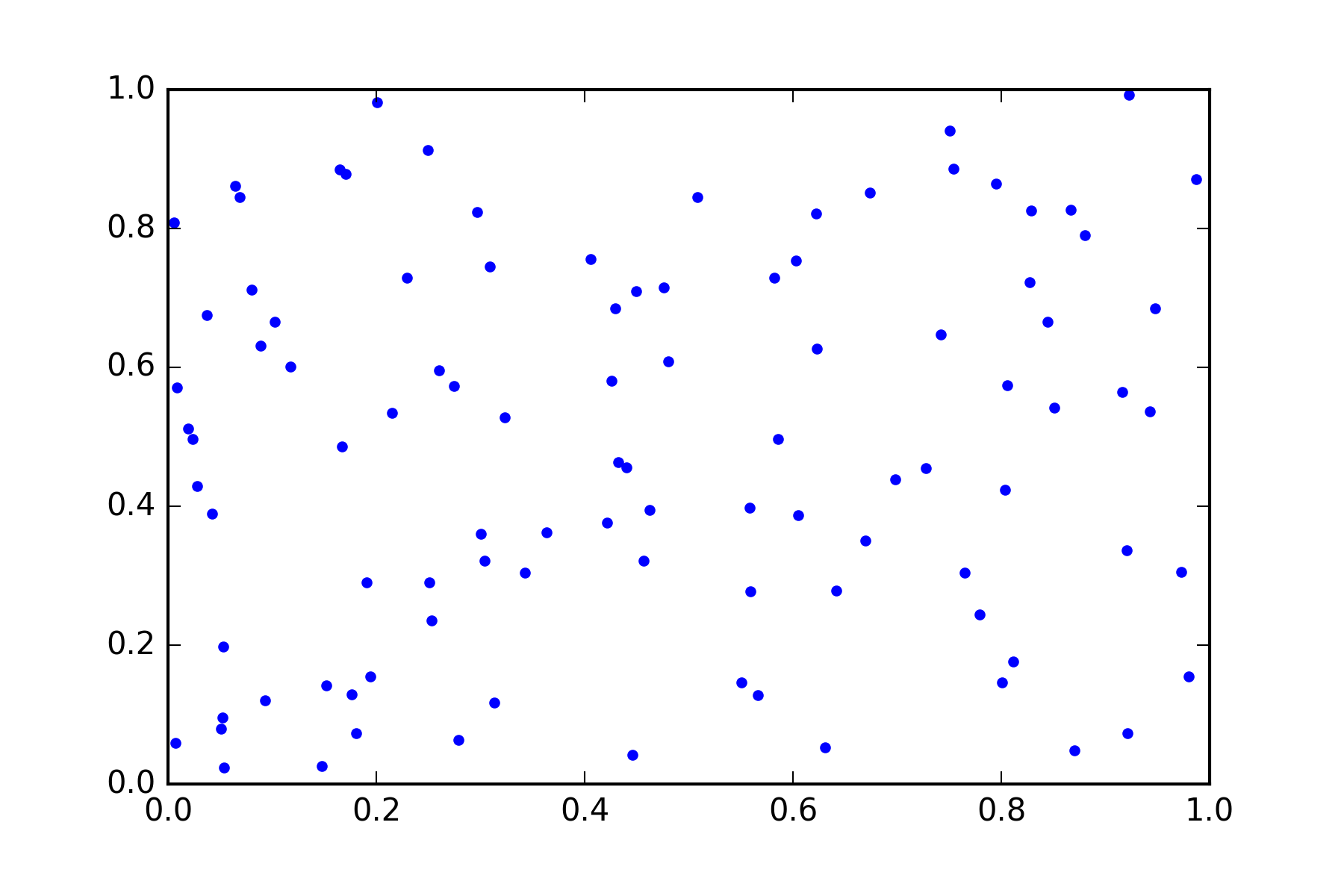

4. ランダムで得た100個の実数組 $(x,y)$ を散布図で表示する．

from random import random

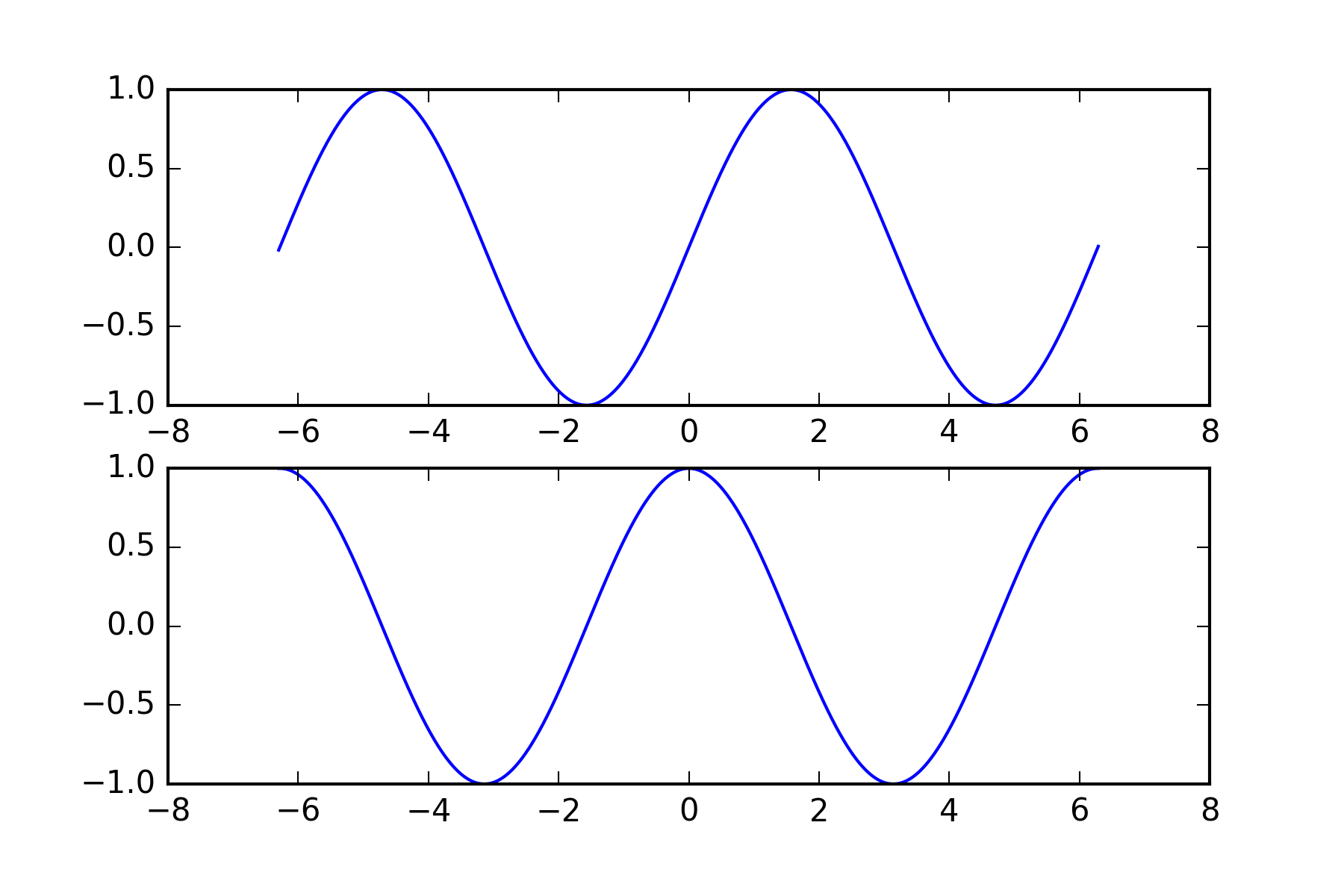

5. 三角関数 $\sin x, \cos x $ を表示する．

mathモジュールからsin関数，cos関数をインポートして利用．

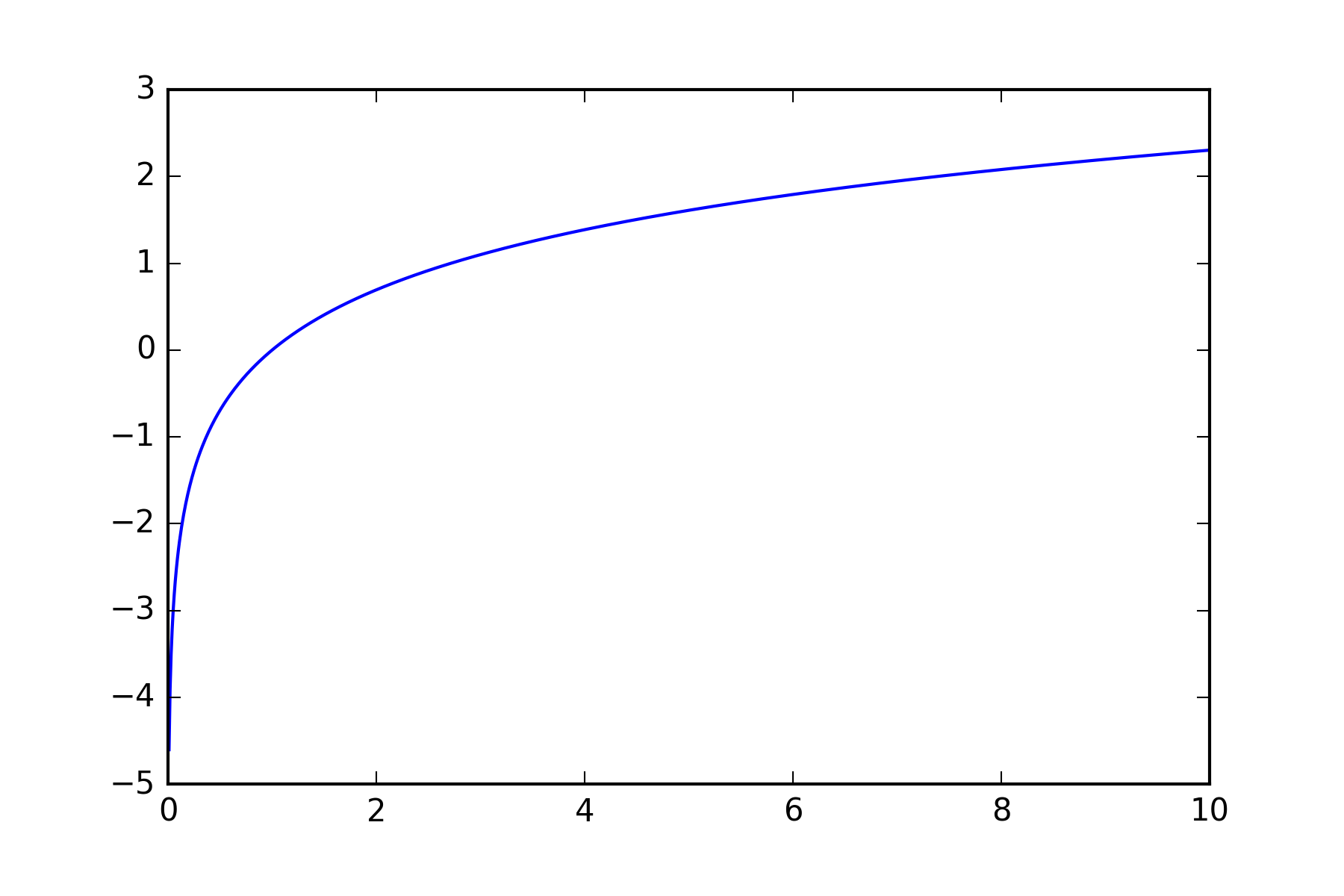

6. 対数関数 $ \log x $ を表示する．

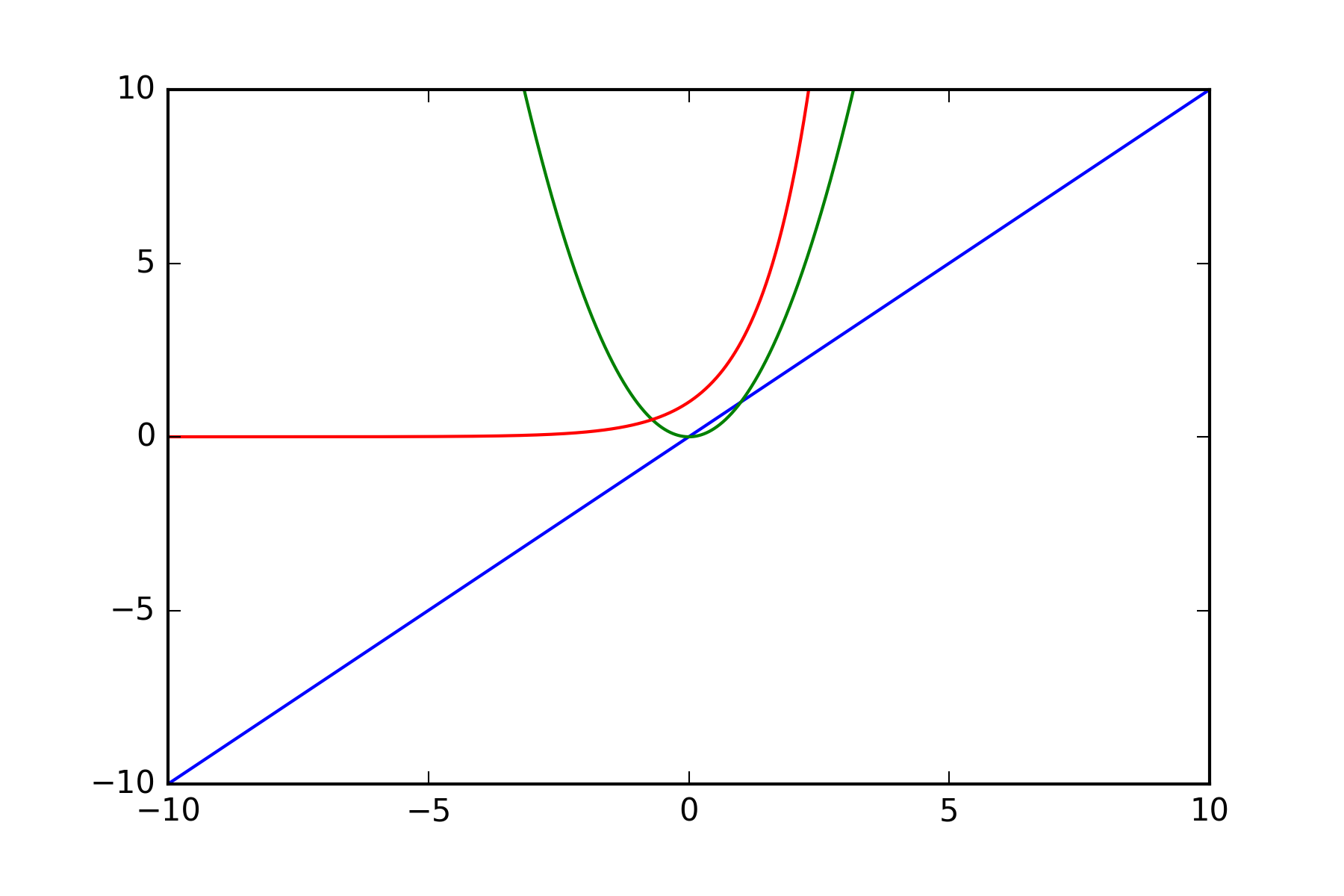

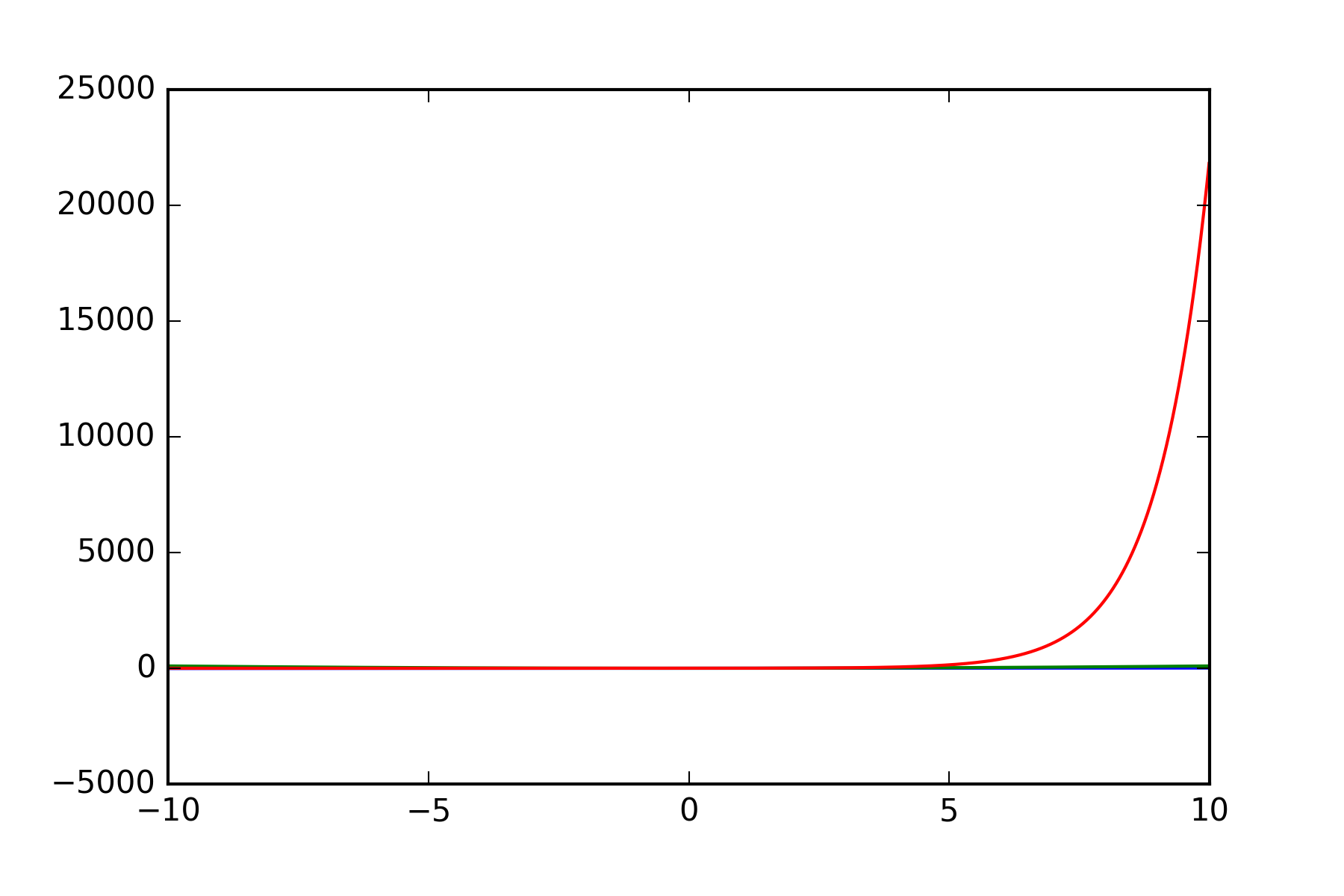

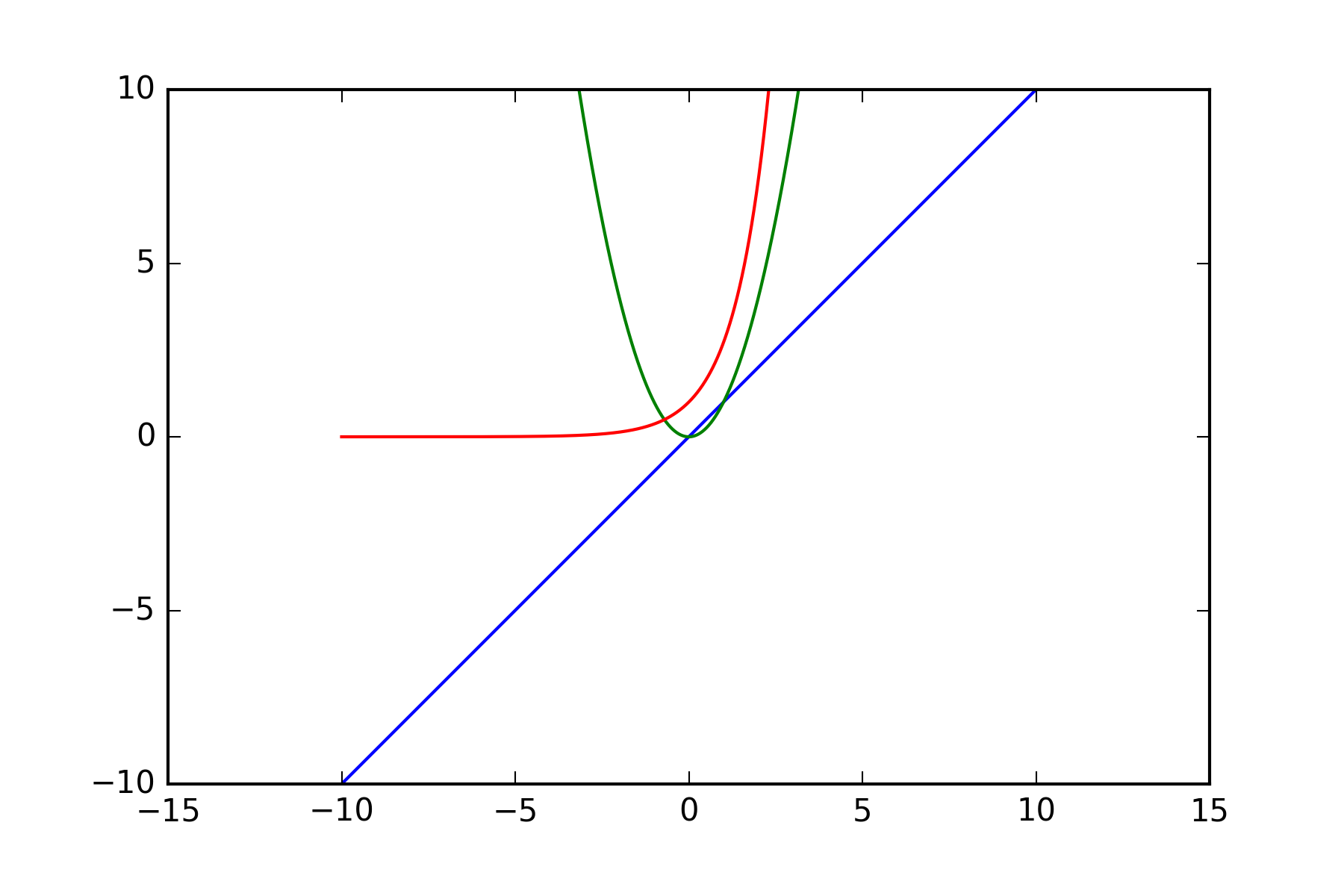

類題: $-10 \le x < 10$ の範囲で，以下の関数を表示する．

• $f(x) = x$
• $f(x) = x^2$
• $f(x) = e^x$

$$1. \text{なにもなし}$$

$$2. \text{pylab.ylim(-10,10)}$$ $$3. \text{pylab.ylim(-10,10)とpylab.axis('equal')}$$

from math import e

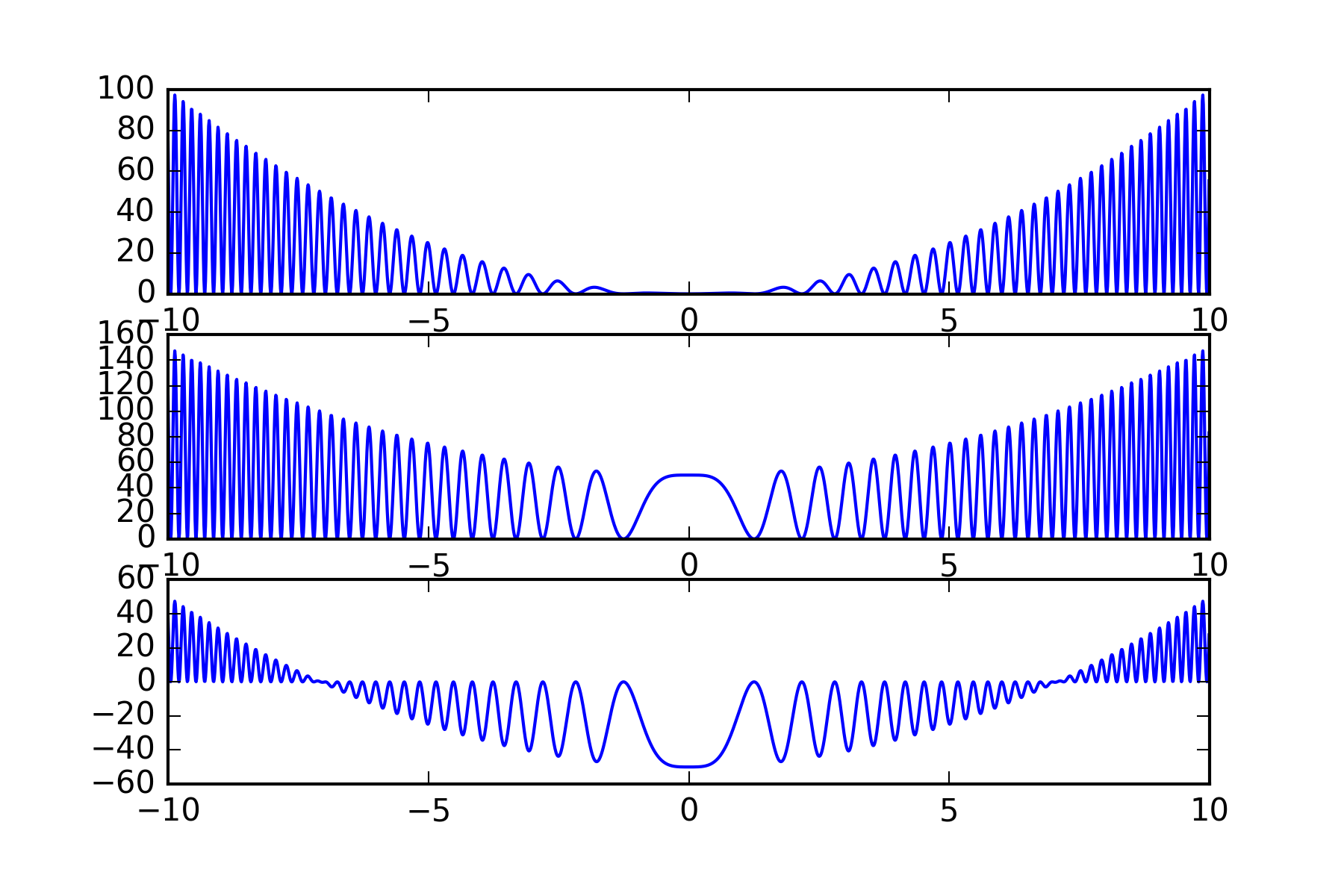

類題: $-10 \le x < 10$ の範囲で，以下の関数の挙動を観察する．

• $ f(x) = x^2\cos^2(x^2)$
• $ f(x) = (x^2+50)\cos^2(x^2)$
• $ f(x) = (x^2-50)\cos^2x^2$
